这种多功能真空吊具是如何设计出来的

发布时间:2021-10-29 10:49:00人气:

    真空吸吊设备技能是起吊、吊运、夹具等产品。适用于军事工业中特殊型面、特殊材料、易燃易爆品加工、安装、吊运要求、探讨多用途真空吸盘。可以吸收许多相似形状的产品。

    真空室是一种特殊的真空设备。本实用新型与工件夹合形成封闭真空腔。由于抽真空腔形成真空度,形成表里气压差,从而达到吸引工件和吊运工件的目的。本发明涉及一系列需要安装的半球形工件,产品一些中间有凸台、通孔,在径向上有一开槽或方槽或管道等干与物,工件的每一面都是经过加工后的光面,因此决定真空吸盘是工件安装的重要方法之一。

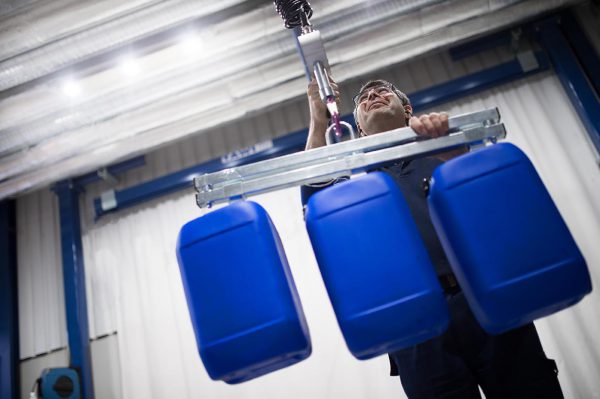

这种多功能真空吊具是如何设计出来的(图1)

    1、规划的原则。

    由于这些工件不是连续不断的球面,因此不能通过大直径吸口的真空吸吊设备来运输,因此,在设计时要尽量避开横孔、导管等干与物的影响,以完成吸吊产品的意图。

    分析了产品型面,虽然每个产品的外观表面并非连续的球面,但能够划分成若干个局部的接合来提供真空吸取面。为了完成一套吸具可以提取出不同曲率口大小的产品。相同截面圆周的球面曲率差异并不大,为使受力均匀,吊运时应采用三点式吸盘起吊的方法,并根据不同类型的需要和不同的特点,进行相应的计算,以求受力均布,吊运平稳。

    2、详细分析主要组成部分。

    吸嘴是为吸取工件而规划的,因此吸口形式也要适合工件型面。吸管选用大口径直管真空接管风琴吸盘,该吸盘可以吸取圆柱面。吸水型面斜度选用与产品中分量大的外球面相吻合,这样与其他产品吻合时,虽然有一定的偏差,但吸盘本身可以吸取5度的形状。因此,这一错误可以得到补偿。部件表面曲率K(K=0)应选择相对较小的部分作为吸取部位,使吸取器与工件型面更好地贴合。

这种多功能真空吊具是如何设计出来的(图2)

    3、结论。

    真空吸吊设备是真空技能与夹具、吊具的特殊要求相结合而产生和发展的,但是吸取器与机械夹具、机械吊具相比又有自己独特的特点和作用。
